2017年12月，我院購置的測井仿真實驗設備到貨。該套設備共包括雙側向、聲波、放射性和遙測4種電路板（圖1），每種電路板為11套，共計44套；TBS1104型示波器11臺；計算機11臺。經過我院實驗中心劉麗老師3個多月的調試（圖2），該套設備于今年4月份正式投入本科教學。
該套設備主要針對《測井儀器基礎》課程，開設了四項實驗項目，即：《雙側向測井儀電路調試》、《聲波測井儀電路調試》、《伽馬能譜測井儀電路調試》和《遙測測井儀電路調試》。由于儀器電路復雜，調試過程中遇到了各種問題，包括：波形不穩定和不顯示、聲波測量延遲和延遲門設置和調整、深淺雙側向跳線調整等，通過請教行業專家、查閱參考書和文獻，終于將儀器調試和實驗準備工作完成。主要的調試內容包括：1、正確連接44套設備供電系統，準確提供5路為+12V、-12V、5V電壓和接地；2、針對不同電路板波形特征差異，掌握TBS1104型示波器原理，選取對應的參數設置及調整方法，保證其正確和穩定的顯示波形信息；3、調試44套電路板的1496個重要電路位置的波形，依據電路圖判斷波形是否正確；更換電路板跳線位置，觀察不同電路連接對信號輸出的影響，如圖3所示，為聲波測井仿真實驗系統的近接收端聲波信號、延遲1和延遲門1波形圖；如圖4所示，為伽馬測井仿真實驗系統采樣保持電路輸入脈沖信號、峰值檢測信號和低門檻檢測信號。
目前，該套設備在教學中穩定運行，完成了實驗課教學工作；今后，依托上述設備可開發和增設出新的實驗項目，為學生提供開放實驗，并為電路開發等科研工作提供有益的嘗試。

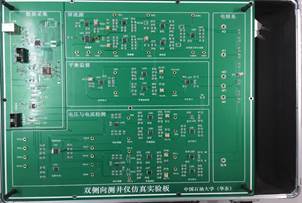

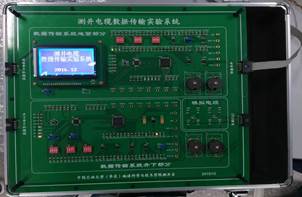

（a）遙測 （b）雙側向

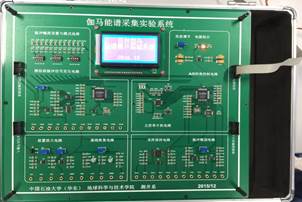

（c）伽馬 （d）聲波

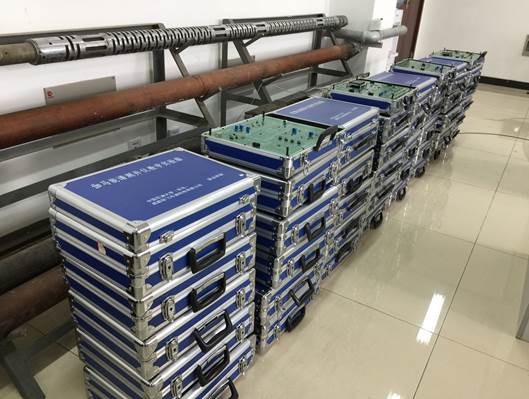

（e）44套仿真電路板

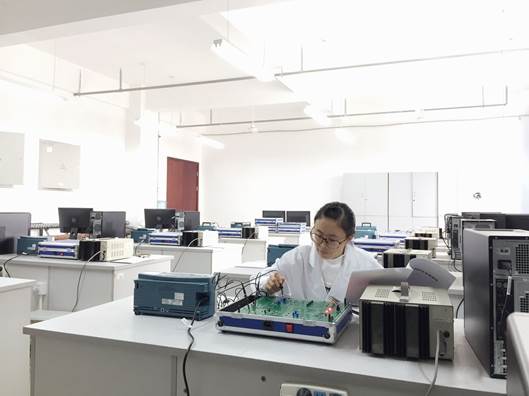

實驗人員進行設備調試

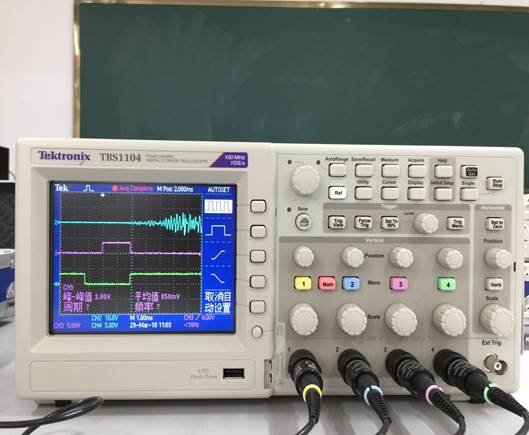

聲波測井仿真實驗系統波形圖

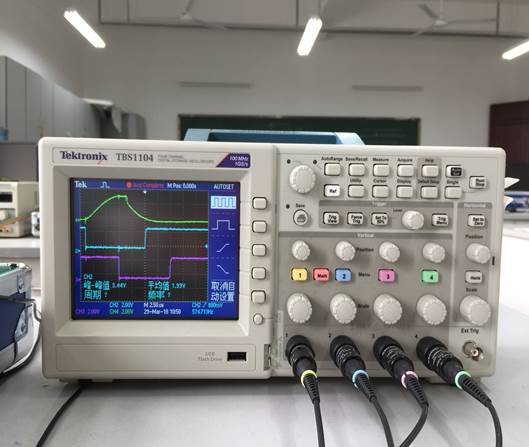

伽馬測井仿真實驗系統波形圖
